Bloque de yeso línea de producción automática
Detalles del producto
Una producción anual de 200.000 metros cuadrados de línea de producción de bloque de yeso
Yeso bloque de construcción de yeso es la principal materia prima, la mezcla con agua, se seca, y la fundición de moldeo bloque de construcción de peso ligero hecha de productos de yeso. Los requisitos de rendimiento en la producción de agregado liviano también se pueden añadir al material reforzado con fibras, un agente de soplado y otros materiales auxiliares. También puede ser parte de yeso (hemihidrato [alfa]) en lugar de la construcción de yeso.
Bloque de yeso es una forma de paralelepípedo rectangular plana, provista de ranura y lengüeta son respectivamente vertical y horizontal en los cuatro lados. Además, el bloque de yeso se puede dividir en dos categorías principales de bloque sólido y hueco.
El proyecto de norma internacional, longitud de bloque de yeso no debe exceder de 700 mm, la altura del bloque debe cumplir con el área de superficie de no menos de 0.25m2 bloque, un espesor de 60 ~ 150 mm. Dimensiones del bloque recomendados: longitud de 666mm, una altura de 500 mm, espesor de 60 mm, 70 mm, 80 mm y 100 mm, es decir, tres bloques de pared que consta de 1m2.
La estructura de marco principal para un bloque de yeso y otra estructura de la pared no portante de la construcción, se utiliza generalmente como la pared interior. Y el uso de una adecuada fijación de la estructura de soporte, la pared también puede soportar cargas pesadas (tales como armarios de pared, calentadores de agua, cuarto de baño, etc.). La incorporación de bloques especiales aditivos de humedad, se puede utilizar en baños, baños y otros lugares húmedos no se mantienen.
Bloque de yeso con un peso ligero, las dimensiones exactas, fuego, aislamiento sísmico, termal, ajustar la humedad interior, un excelente rendimiento de procesamiento y de fácil construcción, etc., es un estado clave a promover el uso de productos respetuosos del medio ambiente verdes, de ahorro de energía.
三、 Esquema de proceso:
1. Especificaciones del producto (longitud x anchura x grosor):
666×500×100(De hecho, hueco)
Tasa Hollow: 32%
2. Funcionamiento de producto (JC / T 698 hasta 1998 "bloque de yeso"):
Aislamiento al ruido aéreo: 40.5dB
Resistencia al fuego: 186min
Llanura: ≤0.5mm / m2
Carga de rotura: ≥4.0Kn
3. Calidad del producto:
Cumplir o exceder los de la industria de materiales de construcción estándar "bloque de yeso" (JC / T 698-1998) requisitos.
4. El diseño de producción:
La totalidad de la línea de producción 16 unidad de diseño de bloques cavidad; rendimiento Diseño: cavidad 16 × 0.333 m2 / bloques analógicos × 6 / hr × 24 h / día x 300 días = 230.000 M2 años /.
五、Detalles de la producción de equipos de línea y presupuesto de inversión:
No. |
Nombre del dispositivo |
especificaciones Modelo |
unidad |
cantidad |
fabricante |
observación |
1 |
bunker de almacenamiento | 60m3 |
Taiwán |
1 |
en las instalaciones de producción |
Proporcionamos dibujos |
2 |
montacargas | TH250×10m |
Taiwán |
1 |
|
Almacenamiento de polvo Cream |
3 |
transportador de tornillo | LS250×6m |
Taiwán |
1 |
|
Polvo de crema en el taller |
4 |
aditivos almacén | 5m3 |
Taiwán |
2 |
en las instalaciones de producción |
Proporcionamos dibujos |
5 |
transportador de tornillo | LS250×4m |
Taiwán |
1 |
|
Desde la compra |
6 |
polipasto eléctrico | 2t |
Taiwán |
1 |
|
Aditivos para mejorar la |
7 |
Rígido alimentador de Ye Lun | 400×400 |
Taiwán |
3 |
|
Desde la compra |
8 |
Tolva | 3m3 |
Taiwán |
2 |
en las instalaciones de producción |
Proporcionamos dibujos |
9 |
Rack de equipos y la plataforma |
cubierta |
1 |
en las instalaciones de producción |
Proporcionamos dibujos | |
10 |
Sistema de medición Powder |
cubierta |
1 |
Fuerza taian puede Electrical Technology Co., |
Válvula de mariposa con neumática | |
11 |
Sistema de medición de agua |
cubierta |
1 |
acero inoxidable |
||
12 |
mezclador |
Taiwán |
1 |
acero inoxidable | ||
13 |
moldeadora | 16腔 |
Taiwán |
1 |
Cromo duro superficie plateada | |
14 |
Medios de rasqueta |
Taiwán |
1 |
|||
15 |
Estación hidráulica central |
Taiwán |
1 |
|||
16 |
Accesorio telescópico neumático |
Taiwán |
1 |
|||
17 |
Compresor de aire |
Taiwán |
1 |
|||
18 |
Sistemas de automatización y control |
cubierta |
1 |
|||
19 |
abrazadera de la carretilla elevadora |
Taiwán |
1 |
|
Seis requisitos del lugar de producción:
1. taller
18 m de largo, 12 m de ancho y 8 m de altura, el uso de la planta de acero ligero.
2. Producto de almacén
Seis metros de altura, que abarca 500 metros cuadrados.
Espacio 3. secado
Al aire, el endurecimiento del suelo, que cubre 3.000 metros cuadrados.
Especificaciones del producto
Las principales especificaciones de equipos y parámetros de rendimiento:1. Sistema Ingredientes: agua desde el dispositivo de medición, el aparato de medición de polvo, sistemas de aire comprimido y los componentes del chasis.
. Un dispositivo de dosificación de agua que comprende: un cuerpo de acero inoxidable de barril 2, el tubo de entrada, válvula de cierre, una válvula de solenoide, el dispositivo emisor de nivel ajustable, el ajuste de la cadena 24, la tubería de agua de rebose 21, y la válvula de liberación de aire 23 está conectado con la cubierta mezclador encender la manguera de agua 22 y otros componentes. En el que el volumen efectivo del barril 450L, ajuste de agua gama 200 ~ 450L.
Powder dispositivo de dosificación b: balanzas electrónicas de medición cubo recubierto con el recubrimiento de liberación 4, sensores electrónicos, vibradores, válvula neumática de descarga 26, la composición de alimentación a una pantalla, dispositivos de control electrónicos. En el que el volumen efectivo de la tolva de 400L, el máximo 500Kg pesaje, 4 grado escala de tolerancia precisión de la medición.
. Sistema de aire comprimido C: incluyendo un completo compresor de aire, elemento de procesamiento de aire, tubos o tuberías, con la boquilla de la pistola de pulverización y el agente de liberación de cilindro y similares. Este sistema se utiliza para purgar la máquina cavidad mezclador y de moldeo, un agente de liberación del molde y para rociar la escala electrónica, con sistema de descarga de drenaje del agua. Donde el desplazamiento 0.3m3 / min, el depósito de volumen del cilindro 0.125m3, motor de potencia de 3KW.
Estante d: la fijación de los diversos dispositivos y similares, con un fácil mantenimiento.
2. mezclador
Un estante de mezclador, acero inoxidable tanque de mezcla 14, un acero inoxidable cubierta superior 20 se abre, las tuberías de agua instalado en el techo, con un motor agitador 19 y el cilindro de transporte inverso 17 y así sucesivamente.
2 es un mezclador agitador, agitación a alta velocidad utilizando un cabezal de paddle. Un tubos de acero inoxidable cubierta de la máquina superior anular, el agua se pulverizan uniformemente en los departamentos bañera. cubierta superior se puede abrir de forma automática, con el fin de facilitar a los trabajadores para operar. volumen máximo Barril de 800L, con tapa de apertura automática mecanismo mecanismo hidráulico automático de transporte inverso y de transporte inverso.
3. Máquina formadora
En el diseño de encofrado principio ELEVACIóN DE LA MáQUINA, además de las características ya descritas molde, el molde comprende además un montaje en ambos lados, situada por encima de la cavidad del molde de hidroformado de la cuchilla con el molde inferior dispositivo de sellado, además del chasis, el chasis , vigas de componentes, columnas, el cilindro maestro, la clavija, el dispositivo emisor y similares.
material de molde con fuerza espesor cromo superficie de chapado de aleación suficientes, y el espejo pulido, y alta precisión de fabricación se puede ajustar y el tamaño de la estructura de bloque, garantizar una alta precisión del bloque fabricado obtenido, y el uso de la superficie del molde acabado de alta calidad la larga vida.
dispositivo de moldeo rascador automático hidráulico puede automáticamente lengua y ranura formada en el bloque, ayudará a garantizar la calidad del producto, reducir la intensidad del trabajo y la automatización.
Bloques de yeso Tamaño: 500 mm × 600 mm × 80 mm
Número de cavidades: 16
La máxima fuerza de expulsión: 1350KN
Cinturón de hidroformado dispositivo rascador
Medios de sellado con el molde inferior
4. La estación hidráulico central
Incluyendo bomba de alta y baja presión y un motor de accionamiento, el tanque de combustible (cinturón de reabastecimiento de combustible, un indicador de nivel, ganchos, etc.), una válvula de solenoide, la válvula de mariposa unidireccional, la válvula de descarga, la válvula de retención doble, la válvula de parada de descarga, filtro de aceite manómetros de alta y baja presión, varios de válvula, accesorios de tubería, incluyendo si es necesario una bomba de mano y varias válvulas, y con un indicador de energía, dispositivos de control electrónico de la lámpara de aviso de la presión de aceite.
Alta presión: 300 bares, de baja presión: 150bar
Dimensiones: 850 mm × 530 mm × 1040 mm
El sistema de prevención de la obstrucción de la suspensión de yeso en la cavidad del molde un dispositivo de conmutación automática de alta tensión.

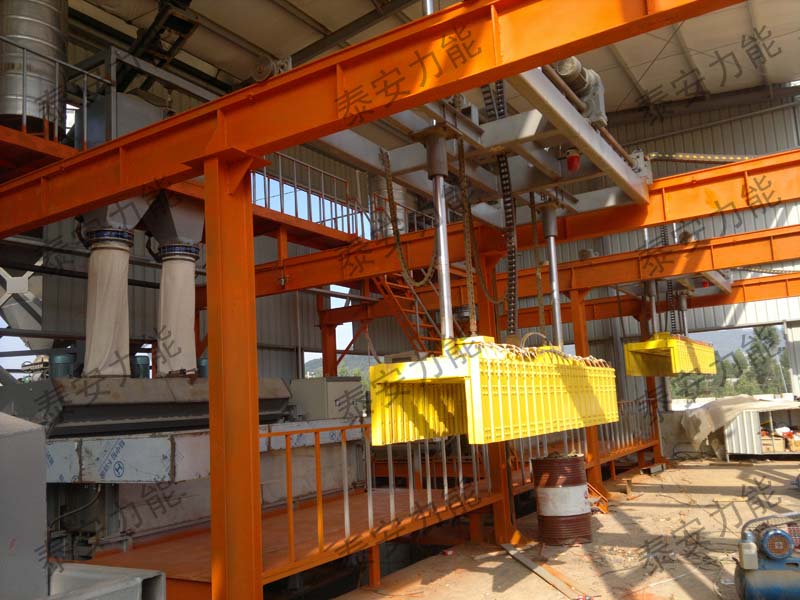

La abrazadera telescópica accionada neumáticamente
Conducir utilizando abrazaderas retráctiles neumáticas: carro plantilla con una rueda montada sobre los raíles, el coche tiene una alta y baja velocidad de avance y retroceso, el posicionamiento de freno. La elevación de coche carril de guía y que coopera cuerpo del accesorio marco puede ser operado neumáticamente velocidad telescópico de elevación, el dispositivo de elevación se controla por el remitente. Por lo tanto el accionamiento de los pinzas neumáticas telescópicas puede ser tridimensional y precisa guía de posicionamiento, con el otro dispositivo a través de la unidad de control de programa automático variable de PLC y otros componentes.
sistema de control automático 6. Línea de Producción
programa de control de medios de control de variables, situados cerca de la caja botón de operación del operador y la caja y otros componentes. El sistema tornillo alimentadores, sistema de dosificación, mezclador, máquinas de moldeo, la estación central hidráulica, abrazaderas telescópicas neumáticamente y otros equipos, y el ciclo de potencia por el proceso de producción, para formar un conjunto orgánico, eficiente en cada parte para cumplir con los requisitos de la articulado de interbloqueo con el fin de garantizar la máxima calidad del producto y la eficiencia de la producción.
ventajas únicas
proceso de personalización
proceso:yeso natural calcinado o polvo de yeso químico se bombea primero por una bomba neumática o un elevador de cangilones en el yeso calcinado y otra silo de almacenamiento de equipos mecánicos (tolva con instalaciones de vacío, dispositivo emisor nivel de material automático y el interruptor de arco como ) y, a continuación, alimentar en el dispositivo de entrega. Después de escalas de medición del sistema de medición electrónica en el mezclador mediante una válvula de descarga neumática. El agua de proceso a través del dispositivo de dosificación ajustable sistema dosificador de agua también entra en el mezclador por la válvula de descarga neumática medida. Si es necesario, añadiendo una cantidad apropiada del coagulante en un mezclador.
Por Qiang Lie agitación en un mezclador agitador de manera uniforme la mezcla de los componentes, el dispositivo de inversión hidráulico automáticamente suspensión se vertió en cada máquina de moldeo por cavidad. En una suspensión solidificó etapa apropiada, la unidad montada por encima de la cavidad del molde de hidroformación cuchilla, de modo que el movimiento alternativo de los raspados bucales soporte superiores para bloquear. Entonces el sistema de gato hidráulico central que impulsa la máquina de moldeo, toda la fila superior de bloque de yeso del molde. En este momento, la máquina de moldeo se encuentra por encima de la retráctil agarre pinzas neumáticas toda la fila de bloques, mejorar, eliminado, colocado en marco de pila o carro. Y luego transportado por la carretilla elevadora para el secado espacio de secado natural, o por el coche en los bloques de chimenea del horno túnel para el secado artificial. bloque de yeso seca después de la finalización de la inspección, el transporte, el almacenamiento o envasado como un sinotrans terminado de cargar.
