Natural Línea de producción de yeso

Detalles del producto

El uso de yeso prima natural

60.000 toneladas línea de producción anual esquema de yeso

　　En primer lugar, la base de diseño
　　1. "Ley de Protección del Medio Ambiente de la República Popular de China" (1989 revisión);
　　2. "República Popular de Ley de prevención de la contaminación del aire de China" (2000 revisión);
　　3. "República Popular de Ley de Prevención de la Contaminación del Agua de China" (revisada en 2002);
　　4． "Ley del Ruido prevención de la contaminación de la República Popular de China" (1996);
　　5． "Ley de Residuos Sólidos prevención de la contaminación de la República Popular de China" (2005);
　　6． "Ley de Evaluación de Impacto Ambiental de la República Popular de China" (septiembre de 2003);
　　7． "Ley de Promoción de Producción Más Limpia de la República Popular de China" (2002);
　　8． "Normas de aire de emisiones contaminantes" (1996);
　　9. "Normas de calderas de emisión de contaminantes del aire" (2001);

　　10. República Popular de China Estado Decreto del Consejo [1998] N o 253 "Reglamento de Gestión de Proyectos de Construcción Protección del Medio Ambiente", noviembre de 1998;
　　11. "Proyecto de Construcción de Protección Ambiental de Gestión de Catálogo Clasificación" (Agencia Nacional de Protección Ambiental, Medio Ambiente y Desarrollo [2001] N ° 17);
　　12. "Medidas provisionales sobre la participación del público en la Evaluación de Impacto Ambiental" (Agencia Nacional de Protección Ambiental, Medio Ambiente y Desarrollo [2006] No 28);
　　13. Comisión de Economía y Comercio y otros seis departamentos "en el fortalecimiento del trabajo industrial de ahorro de agua";
　　14. "El enfoque nacional actual en fomentar el desarrollo de industrias, productos y tecnologías de directorio" (2000 revisión);
　　15. "Catálogo de ajuste de la estructura industrial (2005) de referencia" (Orden Nacional de Desarrollo y Reforma No. 40) en diciembre de 2005.

　　二、Introducción a la tecnología de producción
　　1. El mineral de yeso trituradora de gran tamaño dividido en pequeñas partículas de menos de 25 mm, después de un almacenamiento y se transporta en el molino de molienda, el clasificador después de la molienda para lograr la harina finura de yeso producto deseado en el horno hirviendo calcinación, el resto de la molienda del molino hasta el regreso calificada de nuevo. El yeso calcinado en los productos de memoria o de almacenamiento de clinker calificado en el taller.
　　四、Línea de producción de equipos Detalles

　　Línea de producción anual de construcción de yeso en polvo 60.000 toneladas

　　五、Sistema eléctrico de control (opcional) El sistema de control eléctrico ahora avanzó la (sistema de control distribuido) DCS, la selección de Mitsubishi PLC, dispersado en aparato de control centralizado en todo. Los requisitos de control, Japón Mitsubishi PLC, ordenadores industriales y de software de configuración industrial (Kingview) como una alarma, y el monitoreo parte central de control eléctrico, los requerimientos de cada dispositivo y el procedimiento de control de lógica individuales a través del módulo de adquisición de datos y un módulo de comunicaciones corriente, temperatura, volumen de aire de cada dispositivo de recogida subido a la máquina host. Después de que los parámetros que han de transmitirse a la salida anfitrión Intercalar ordenador, de sobrecorriente, sobrecarga, exceso de temperatura, pantalla anomalías baja temperatura y alarma. La adquisición de datos trituradora de módulo, Raymond subir los datos actuales, ventiladores, ventilador y otros dispositivos de energía al PLC. PLC mediante el intercambio de datos con el ordenador central, el ordenador central puede controlar el cambio de corriente en el aparato anterior, cuando se produce una sobrecorriente, sobrecarga, fallo de fase, cortocircuito, indicación de alarma y alarma retardada parpadeo parada.
Módulo de comunicación hirviendo las importaciones de petróleo del horno, la temperatura de alimentación del polvo, de salida de aceite, la temperatura del polvo de salida, la temperatura del horno y la cantidad de señales analógicas de soplador de aire por el ordenador principal 485 para cargar la comunicación. Para la vigilancia de la temperatura de cada parte, y el volumen de aire durante el funcionamiento de toda la línea de producción en el ordenador anfitrión. Con sensor de nivel en la tolva, la señal de sensor de nivel de material en el PLC, cuando el nivel de llenado es demasiado baja o demasiado alta alarma PLC puede ser emitido a la operadora, la línea de producción en una efectiva global unificado. software de configuración PC también está provisto de una presentación de datos, los datos se pueden hacer reaccionar en el proceso de producción, el estado y los datos se registra. Tanto para reflejar la producción de la línea de producción en tiempo real, también puede haber estadísticas del proceso de producción a largo plazo y análisis, el personal de producción para entender y analizar la producción en tiempo real, y puede crear informes en tiempo real e informes históricos. informes en tiempo real e informes históricos se pueden analizar e imprimir. Excelente pantalla del monitor puede hacer más fácil la gestión, el control más perfecto, sino también herramientas de gestión de la empresa de gestión moderna. Mediante el control de la pantalla de resumen global pueden garantizar la calidad del producto, sino también para detectar la operación de fracaso y equipos equipos. Los informes se pueden imprimir consumo de estadística de las materias primas y la salida de productos terminados, más conveniente para la gestión de la producción.
　　六、En el lugar de personal
　　Sistema de trituración 1人
　　Sistema de trituración 1人
　　Trabajadores de ensacado 2人
　　reparación de la máquina 1人
　　total：5人
　　Siete, el cálculo de la producción
Cuando la tabla de salida: ≥8.4 toneladas / hora (polvo terminado, 6 × 104 toneladas / año)
Ocho parámetros relacionados con el producto (GB9776-88 "yeso")
1. La calidad del producto: cumplir o exceder los requerimientos nacionales "yeso" estándar (GB9776-88).
2. Finura: ≥80 malla.
Fuerza 3. flexión (y materias primas directamente relacionado con): ≥1.8Mpa; Resistencia a la compresión: ≥3.0Mpa.
4. componente de la fase principal:
Contenido de yeso hemihidrato: ≥80% ajustable
Dihidrato contenido de yeso: <5% ajustable
Soluble contenido anhidrita: <5% ajustable
El tiempo de fraguado inicial: 3 ~ 8min ajustable; tiempo de fraguado final: 6 ~ 15 min ajustable.
Standard fusionado 6: 78 ~ 85% ajustable.
Nueve, el consumo
Consumo de energía: ≤30KWH / t polvo acabado (este valor se calcula en función de la capacidad, la producción real debe ser reducida).
Los requisitos del sitio X. (sin materiales) a partir de garaje
40 m × 22 yardas

Especificaciones del producto

ventajas únicas

En tercer lugar, horno hirviendo proceso Introducción
Con el desarrollo y el progreso de las industrias de yeso, las empresas demandan para el polvo de yeso también está creciendo, los requisitos de calidad de yeso en polvo se han vuelto más sofisticados, el proceso de fabricación de yeso en polvo se han producido avances en el polvo de yeso sectores de producción y procesamiento en la deshidratación de secado es la clave, es el más difícil de agarrar la pieza, según la situación en base a nuestros años de exploración y estudio de la producción de yeso en polvo y la industria de transformación, el desarrollo de una nueva generación para una variedad de la producción de polvo de yeso continuo la deshidratación de las necesidades de equipo - horno hirviendo. 1. El principio principal del sistema de horno de secado de ebullición funciona: hirviendo cuerpo del horno principalmente por tubo de diámetro pequeño de gran intensidad de calor de discos, bobinas en aceite térmico, a través del intercambiador de calor, el calor liberado en el interior del horno. Después de montar el Roots soplador inferior, el aire frío a través de la placa de distribución de aire en un horno de tambor, el cuerpo del horno de soplado en polvo alcanza el punto de ebullición, a una cierta temperatura, después de secar el agua de polvo de la cristalización, la masa se vuelve más ligero horno de ebullición, automático fluir a la abertura de descarga, de modo que una calidad de salida estable de polvo de yeso, el contenido de agua de cristal, inicial y tiempo de fraguado final es relativamente fácil de controlar. Además, después de que el aparato por un seco electrostático polvo del precipitador, la eficiencia de eliminación de polvo de más de 95%, la eliminación de la contaminación por polvo.

2. La estructura es simple, fácil de daños

A medida que el material para conseguir la fluidificación, el horno no necesita tener elemento rotativo, la estructura del horno es mucho más simple. Fabricación no sólo es conveniente, sino también poner en funcionamiento casi sin mantenimiento. Desde la fuente de calor de baja temperatura es peligroso utilizar, el horno en cualquier caso no han sido quemadas, particularmente larga vida del equipo.

3. El aparato es compacto, de pequeño tamaño fluidizado horno de lecho es una disposición vertical del dispositivo, situado por encima del horno de polvo, el horno en un todo, un dispositivo muy compacto. No sólo pequeño tamaño, y también evitar la condensación de polvo.

4. El consumo de energía es bajo consumo de energía del horno de ebullición y el consumo de energía son bajos. Energía: la energía transferida desde la fuente de calor al material, a excepción de una pequeña porción de la parte inferior del horno y una pequeña cantidad de aire frío en el tambor de las pérdidas de calor del horno, casi todos los materiales eficaces para la descomposición deshidratación. La eficiencia térmica del horno en sí es más del 95%. Por supuesto, hirviendo horno usando una fuente de calor secundaria, la eficiencia térmica final del rendimiento térmico del horno se debe multiplicar por la eficiencia térmica de la caldera. Pero la caldera de vapor o calderas de aceite caliente son equipos térmicos muy maduro, la eficiencia térmica es relativamente alta. calderas de vapor en general, puede llegar a 60-70%, calderas de aceite caliente pueden alcanzar el 70-80% (nuestro programa utiliza el calor orgánico realización de petróleo horno). Así hirviendo horno eficiencia global térmica es relativamente alta, el uso de vapor, hasta 57-67%; aceite caliente, hasta 67-76%. equipo de calcinación térmica externa General, aunque una fuente de calor directamente, pero la eficiencia térmica rara vez supera el 50%. los indicadores de consumo de calor del horno de tostación interno es de 7,7 × 105KJ / t de yeso de construcción. Potencia: el horno de ebullición no necesita ser girado, no hay vapor mezclador, material producido principalmente por deshidratación del yeso para conseguir la fluidización requiere muy limitado en la parte inferior del tambor en el aire, la potencia del ventilador es pequeña, y por lo tanto horno hirviendo consume mucha menos energía que el equipo de calcinación convencional.

Los productos de buena calidad, la fase de yeso ideales, físicamente estable debido a la fuente de baja temperatura de calor, no fácilmente quemado yeso, siempre y cuando un control de temperatura de descarga adecuado, el producto final no contiene yeso, yeso anhidro sólo dentro de 5% , el resto son de yeso semi-agua. Tal composición es más, las propiedades físicas también son muy estables. Para lograr los requisitos de los equipos anteriores, a través de la investigación y el desarrollo de nuestra compañía desarrolló un conjunto de equipos de producción de ebullición del horno y la tecnología de procesamiento, los principales materiales están hechos de acero de alta calidad. Tales como: alta calidad HTF bobina de acero sin costura (GB3087-82); caldera de acero usando acero al carbono y la placa de acero de baja aleación (GB713-86); estante de productos de acero se utilizan GB. También en el proceso de soldadura con el fin de garantizar la calidad de los operadores de soldadura están certificados, después de la soldadura se ha completado para evitar fugas de aceite de transferencia de calor, bobinas de prueba hidráulica dentro del cuerpo, para lograr 1,0 ~ prueba de presión 1,5 MPa y más de 24 horas de residencia no hay fugas son los productos calificados.

proceso de personalización

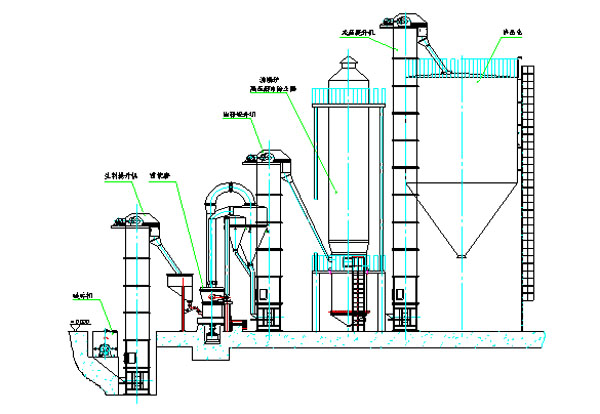

2.El diagrama del proceso
